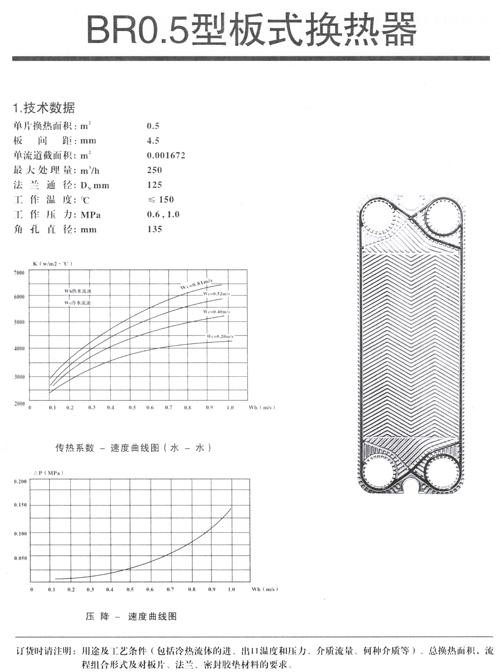

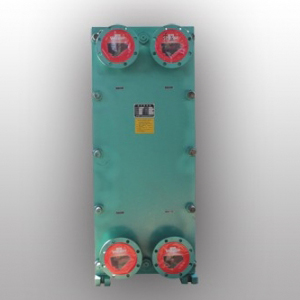

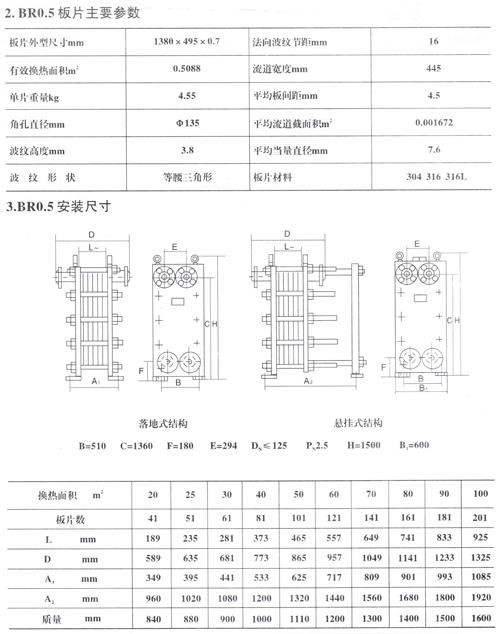

序号 |
部件名称 |
功能 |
|
1 |
固定紧板 |
不与流体接触，用夹紧螺栓紧固后压紧垫片保证密封 |
|
2 |
换热板片 |
提供介质流道和换热表面 |
|
3 |
密封垫片 |
防止流体合成或泄露，并使之在不同板片间分配 |
|
4 |
接管，法兰 |
为流体提供进出口 |
|
5 |
上下导杆 |
承受板片的重量并保证安装尺寸，使板片在其间滑动，导杆通常比换热板组长，以便松开夹紧螺栓滑动各板检查清洗 |
|
6 |
滚动装置 |
使活动压紧板或中间隔板能够在上下导杆上滑动以便装拆检查维修 |
|
7 |
活动压紧板 |
与固定压紧板配对使用，可在导杆上滑动以便装拆检查维修 |
|
8 |
前支柱 |
支撑换热器重量，使整个换热器组成一体 |
|
9 |
夹紧螺栓螺母 |
压紧板片组，使换热器整体化保证密封，对于橡胶类密封垫一般在标牌上注有最大和最小压紧尺寸，当压紧到最小尺寸时就要更换垫片 |
|
10 |
中间隔板 |
在固定压紧板和活动压紧板中间不同位置上安设中间隔板，可使一台设备同时处理多种介质，执行多段操作 |
