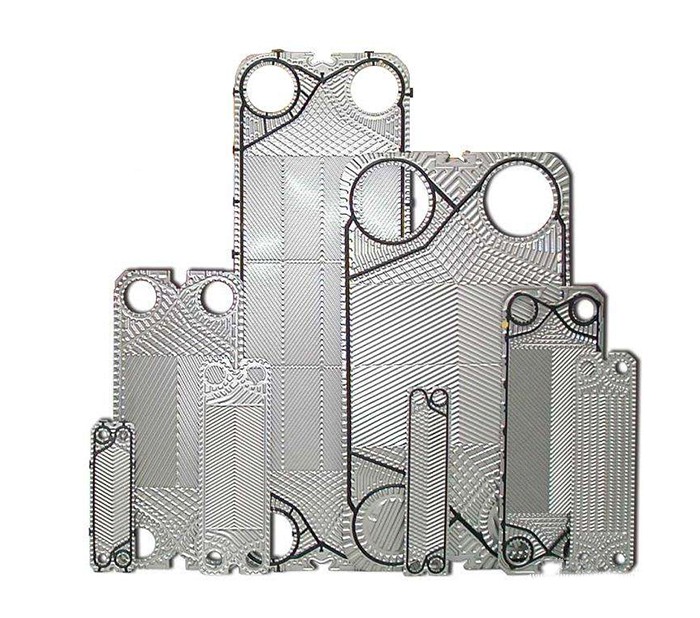

板式换热器板片

艾普瑞的换热器板片,采用热混合技术,可以综合换热器的传热和压降,使其运行在较优工作点。内旁通,双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供了解决方案。艾普瑞板式换热器有HUHNHSHM等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等,确保满足不同用户的需要,特殊工况可按用户需要专门设计制造。




板片上装有密封垫片,将流体通道密封,并且引导流体交替地流至各自的流道内,形成热交换。流体的流量,物理性质,压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度,并且形成许多支承点,足以承受介质间的压力差。金属板和活动板压紧板悬挂在上导杆,并由下导杆定位,而杆端则固定在支撑柱上。。


品牌目录:

厂家/Maker

型号/Model

Alfa 阿法系列

M3M6M6-DM6MM6MCM10BM10MM15BM15MM15MCM20M

M20BMX25B MX25MM30TS6TL6BTS20TL10BTL10P

TL35BP16P26P36AK20JWP26JWP36M6MWM10BW MK15BW

安培威/斯必克APV/SPX

H17N35N50J060J092J107J185B063A055A085Q080

Q030Q055R8G1A145TR9L4TR9L3TR9L2TR9L1SR14GD

基伊埃GEA

VT04VT10VT20VT40VT80VT405VT2508N40FA184NT50NT100TNT100M

NT100XNT150SNT150LNT250SNT250MNT250LNT350S NT350MNT500

传特TRANTER

GC008GL13GC16GX18GX26GX42GX51GX60GX64GX85GX91

GX100GX140GX145GX180GC16GC26GC42GC51

桑德斯/桑德克斯 Sondex

S1S4S4AS7AS8S8AS9AS14S14AS17S19AS20AS21A

S22AS31AS22SW26S37SW40AS41S41AS42S42AS62S43

S47SN51S52S64S65S81S100S121SF123SF160

维卡勃Vicarb

V4V8VU8V13V20V28V45V60

艾克森
ACCESSEN

AU3AU5AS6AU8AU10L1AU10L2AU15L1AU15L2AU15MAU20AU20M

AN5AN10L1AN10L2AN10MAN15L1AN15L2AU25L1AU25L3

AN20AN25L1AN25L2AN30L1AN30L2AN30L3AN30L4

AN35L1AN35L2AN35L3AN35L4AN40L1AN40L2AN40L3AN40L4

AN45L1AN45L2AN45L3AN45L4AS20AS25AC190AC230AP20AP25AP35



板式换热器板片是专门用于板式换热器中用来隔离介质和进行热交换的板片,是板式换热器的重要组成部分。它的主要材质有不锈钢,钛及钛钯,20Cr,18Ni,6Mo,合金,铜等。密封原理:在波纹板片上粘有密封垫,密封垫设计成双道密封结构,并具有信号孔。当介质如从第一道密封泄漏时,可从信号孔泄出,便能及早发现问题加以解决,不会造成两种介质的混合。




每张板片包含两个部件:
金属板:为压制有波纹、密封槽和角孔的金属薄板,是重要的传热元件。波纹不仅可强化传热,而且可以增加薄板的和刚性,从而提高板式换热器的承压能力,并由于促使液体呈湍流状态,故可减轻沉淀物或污垢的形成,起到一定的“自洁”作用。
密封垫片:安装在沿板片周边的垫圈槽内,密封板片之间的周边,防止流体向外泄漏,并按设计要求,密封一部分角孔,使冷、热液体按各自的流道流动。
